Sistema RAMSI®

¿Qué es el Sistema RAMSI®?

Es un sistema de construcción patentado, diseñado para prefabricar estructuras esqueletales de concreto a base de marcos, está compuesto de trabes de carga y trabes de rigidez que usan como sistema de losa, viguetas prefabricadas de alma abierta de varilla, acompañadas de bovedilla ligeras como cimbra.

FUNCIONAMIENTO

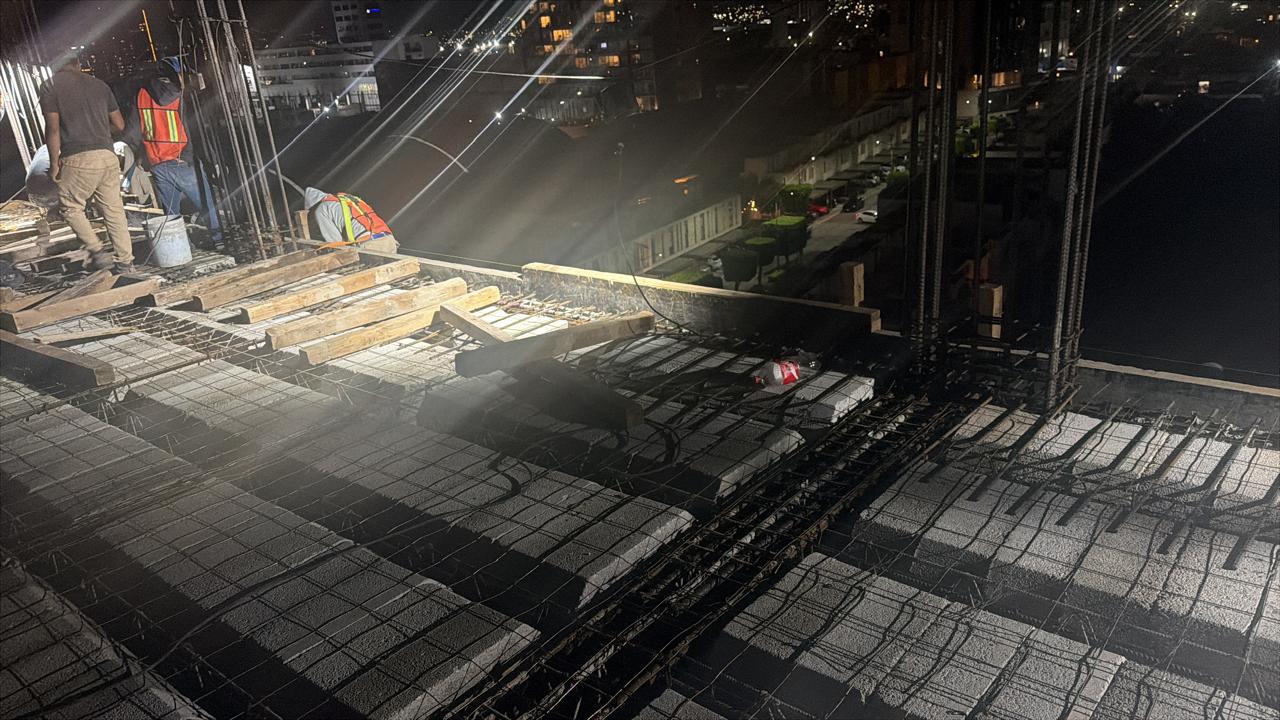

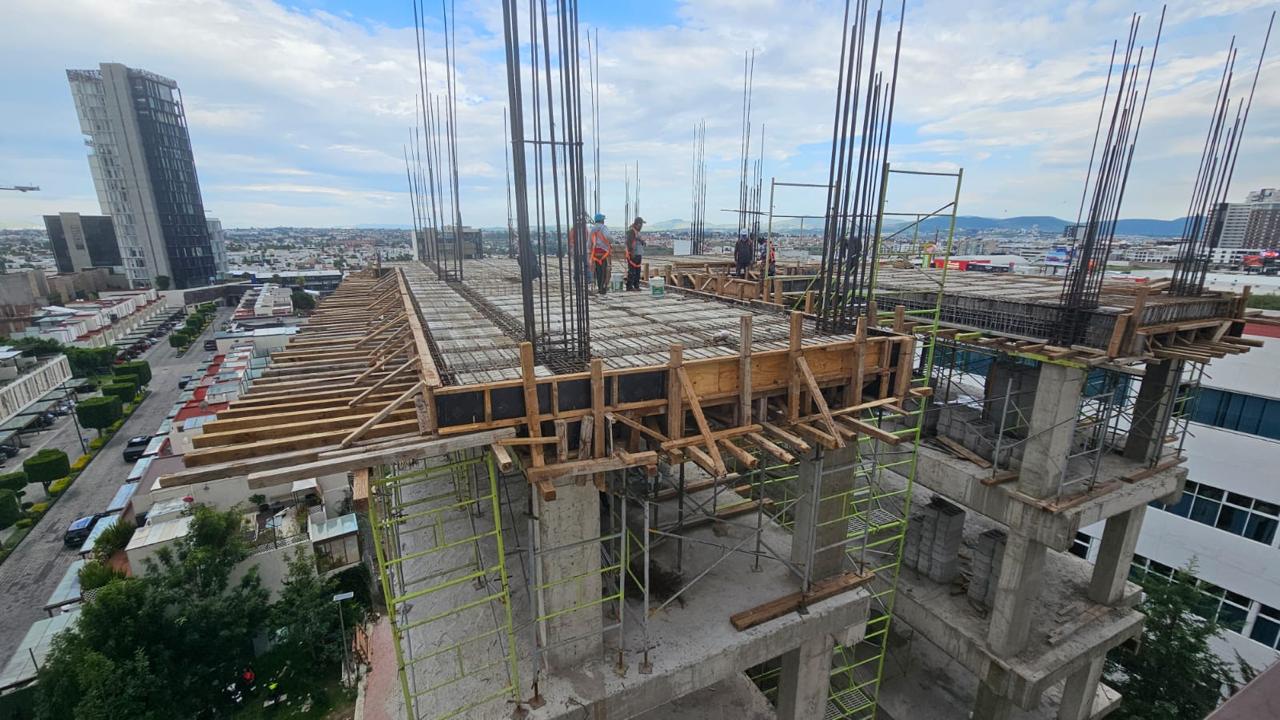

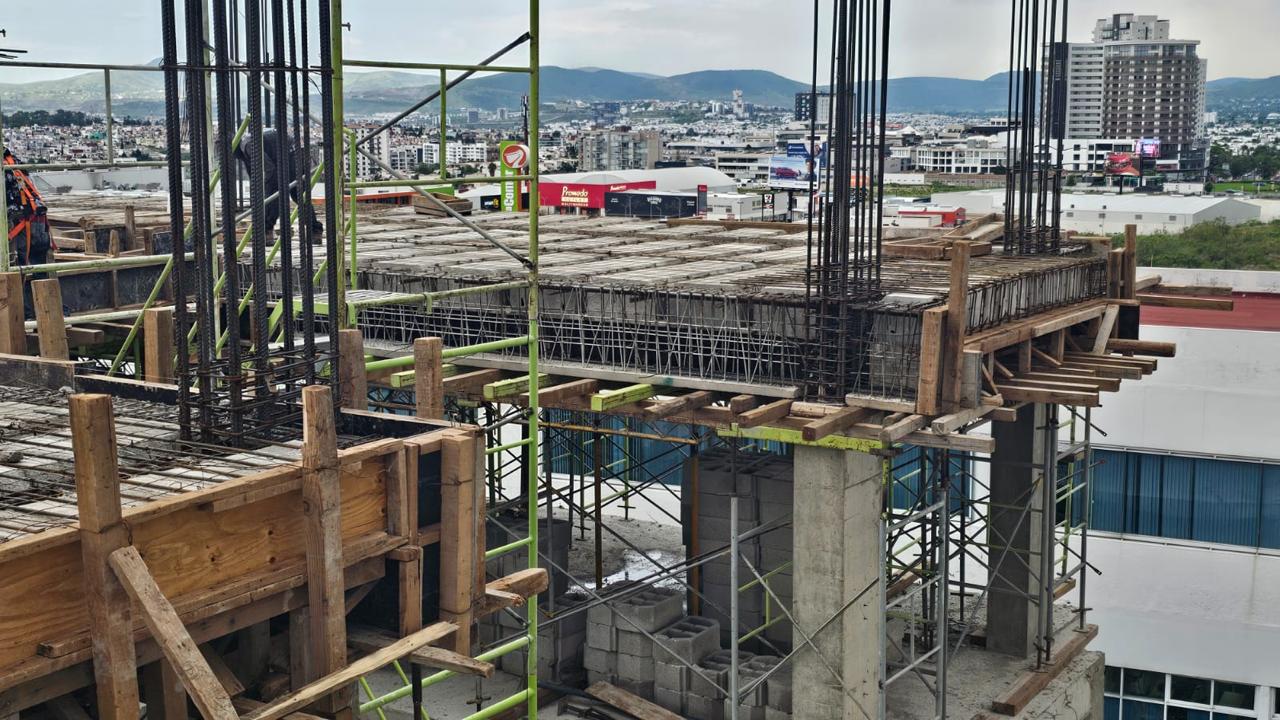

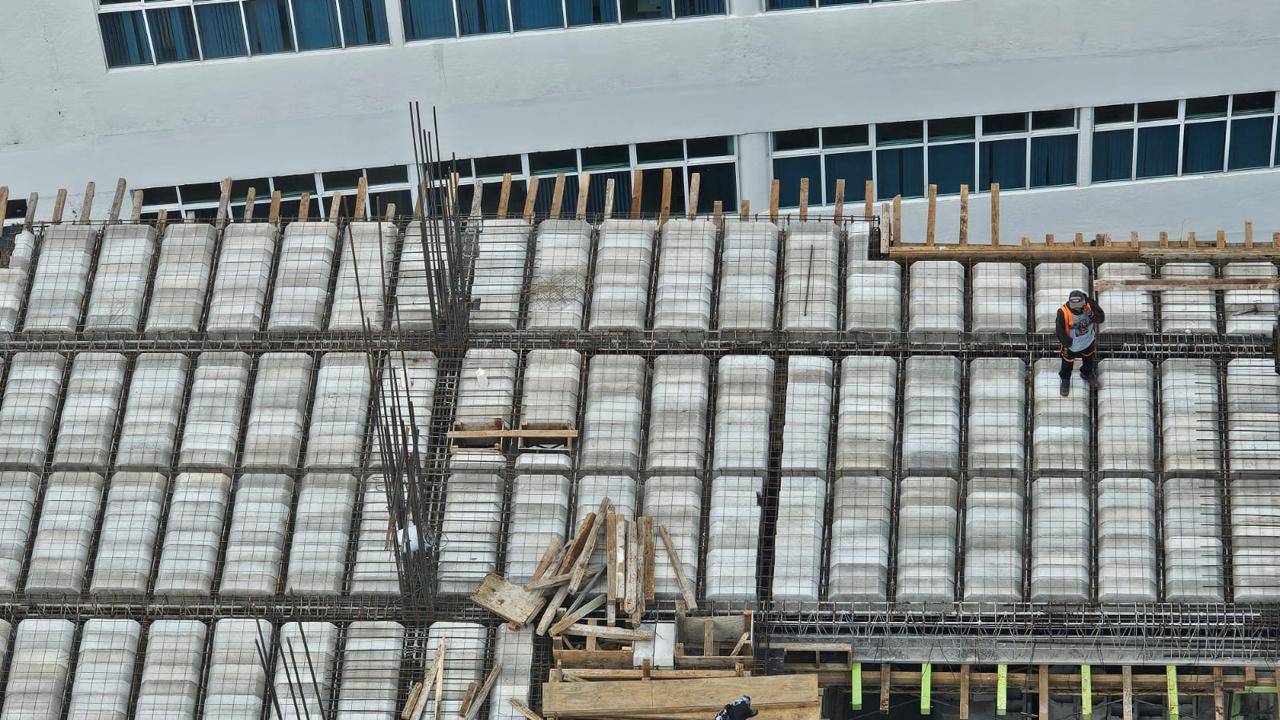

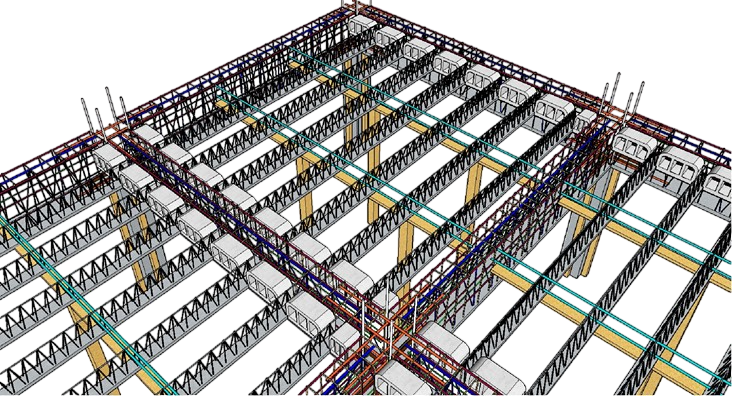

El sistema RAMSI® es un sistema de trabes prefabricadas de alma abierta que se apoyan en las columnas de concreto, el sistema de entrepiso está hecho de viguetas y bovedillas ligeras que se apoyan en las trabes de carga y son continuas, usando nervios de temperatura que le permiten trabajar como una placa.

Beneficios

Instalación ágil

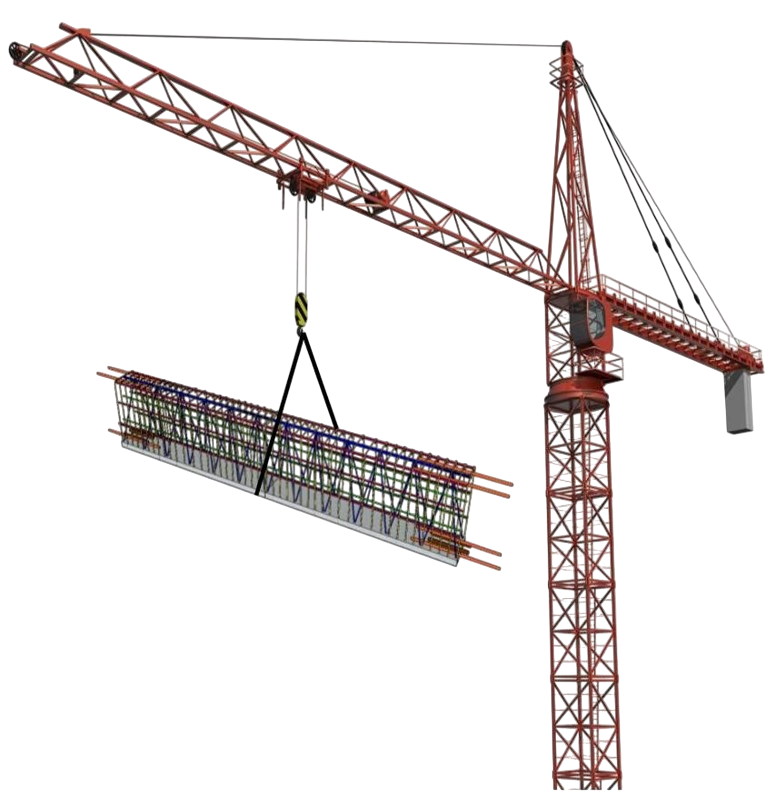

Estructuras pre-armadas en planta listas para colocar bastones de continuidad.

Claros mayores

Ampliación de espacios al eliminar ejes, reduciendo columnas, zapatas y dados.

Optimización uso cimbra

Ahorro en fondo de madera gracias al colado prefabricado de 4 cm

No presenta vibraciones.

Estructura rígida que absorbe las vibraciones en el uso cotidiano, evitan la transmisión en la estructura de concreto.

Aislante térmico y acústico

Máximo aislamiento garantizado por el diseño de huecos y el uso de bovedillas de espuma volcánica.

EFICIENCIA CONSTRUCTIVA

Menor Deformación

La deformación en el SISTEMA RAMSI® es 5 veces menor que los sistemas prefabricados tradicionales, aumentando la capacidad de carga.

Comparativa de deformación:
Tradicional = (5Wl⁴) / 384Ei
RAMSI® = (Wl⁴) / 384Ei
Donde E = 14000√f’c ; M = (bh³) / 12

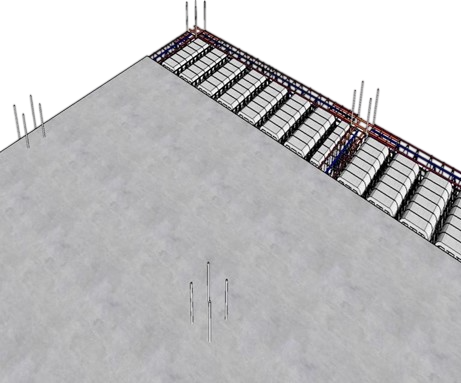

Nervios de Temperatura

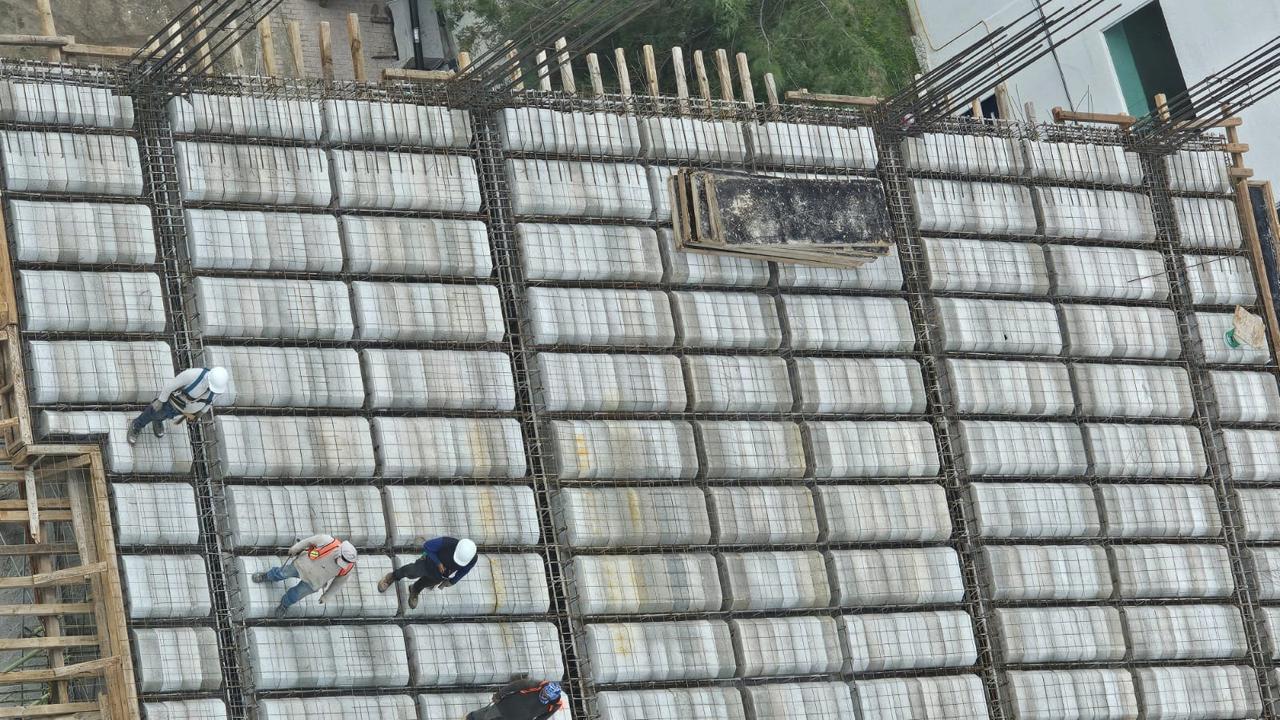

Se colocan de forma perpendicular a las viguetas a cada 2.20 mts. Esto permite que la losa del SISTEMA RAMSI® trabaje íntegramente como una placa, obteniendo una mejora vital en la deformación de las vigas cuando se presentan sobrecargas accidentales en el uso cotidiano.

Capacidad de carga

La capacidad estructural del SISTEMA RAMSI® es 3 veces mayor que un sistema prefabricado tradicional. La distribución de fuerzas y sumatoria de momentos se define de la siguiente manera:

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

Versatilidad

El sistema permite la colocación de muros divisorios ligeros directamente sobre la losa, en el punto exacto que el diseño lo requiera. Al eliminar por completo la necesidad de colar apoyos especiales, brinda total libertad arquitectónica para modificar y distribuir los espacios del proyecto a voluntad.

BENEFICIOS Y VENTAJAS

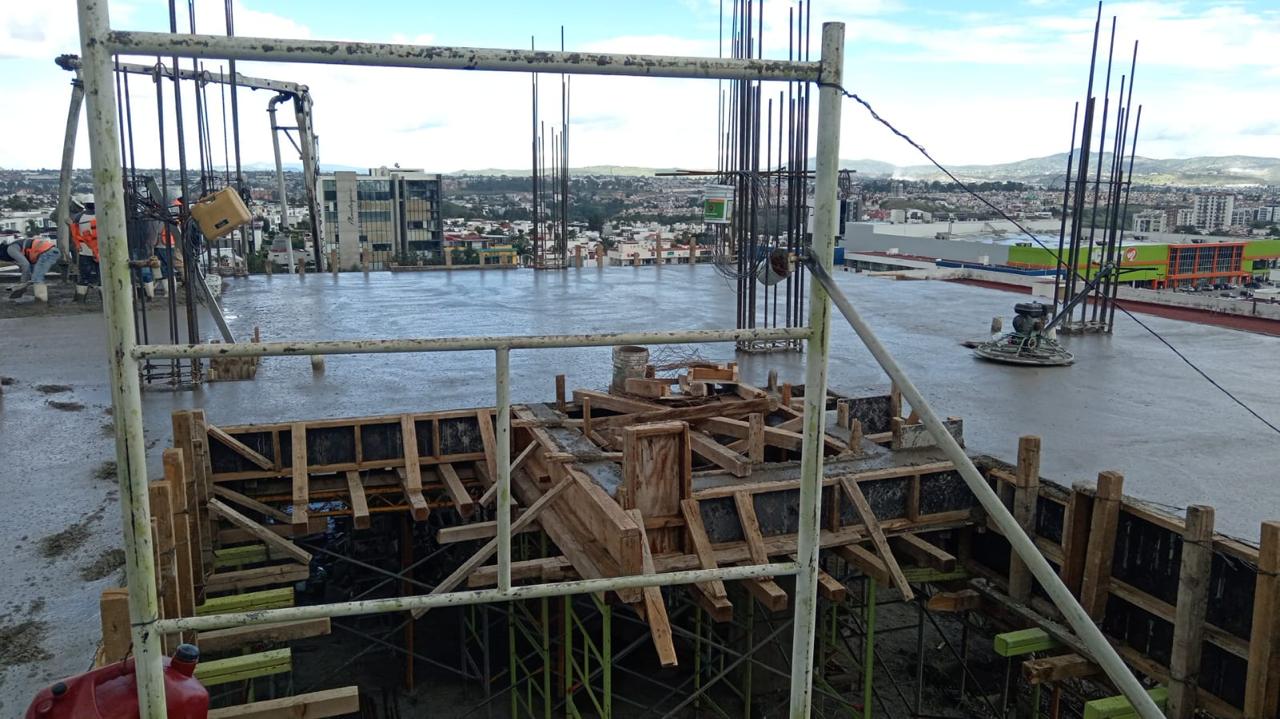

Colado Monolítico

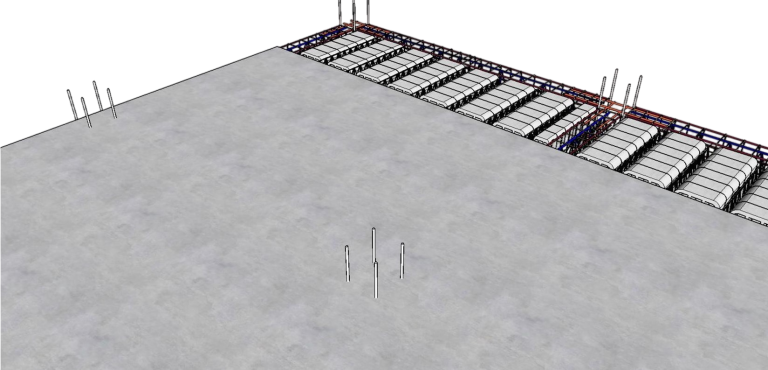

Dado que el sistema RAMSI® está fabricado a base de trabes y losas de alma abierta, el colado es monolítico, es decir se cuelan las trabes y las losas al mismo tiempo así, se evitan las juntas frías y humedades.

Rápidez

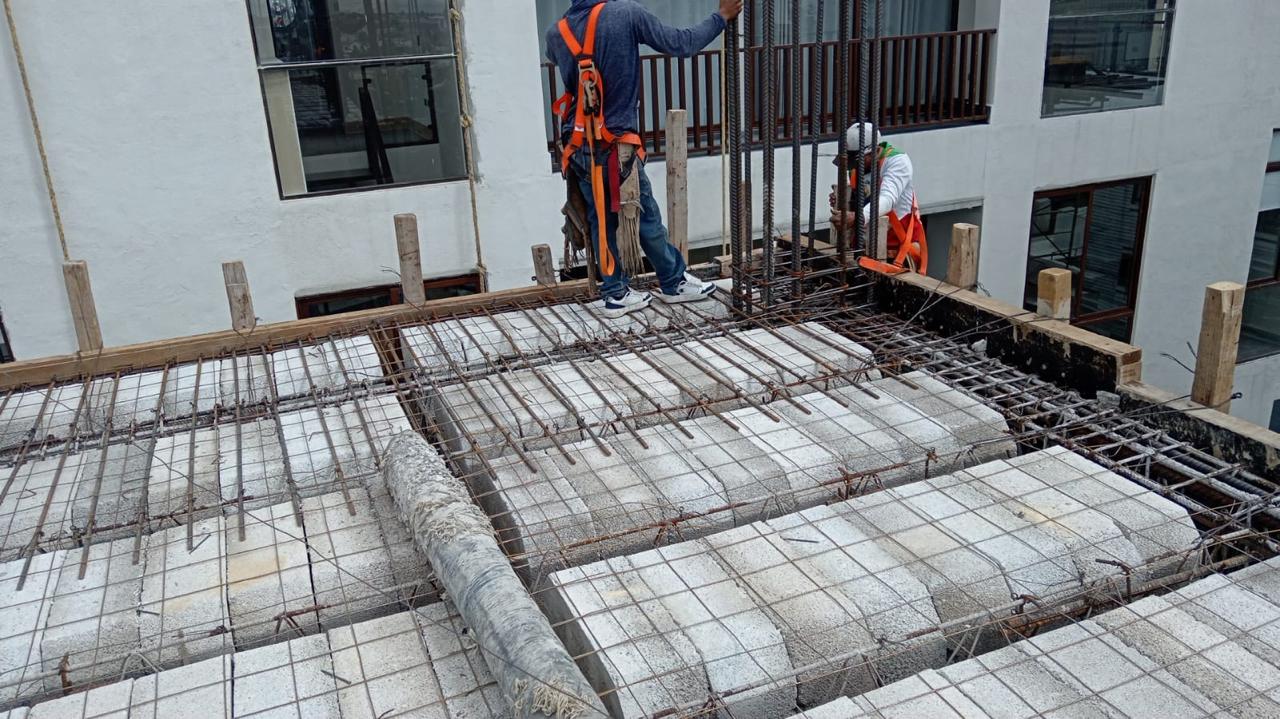

Vienen totalmente armadas de planta y solo se colocan bastones de continuidad en sítio.

Optimización uso de cimbra

Las trabes prefabricadas llevan en su parte inferior un colado de 4 cms. de conceto eliminando totalmente el fondo de madera. Las trabes requieren puntales @ 1.5 mts.

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

No presenta vibraciones

Por su rigidez, absorbe las vibraciones propias en el uso cotidiano las cuales no son transmitidas en la estructura de concreto.

Aislante acústico

Debido al vacío que se forma, dado al propio diseño de la bovedilla.

Aislante térmico

Debido al uso de bovedilla fabricada con espuma volcánica y cemento, así como a los huecos que forman parte de su diseño interior, este sistema proporciona un excelente aislamiento térmico. es un material o elemento que reduce la transferencia de calor entre el interior y el exterior de una edificación, contribuyendo a mantener una temperatura más estable y mejorando la eficiencia energética del inmueble.

Optimización uso de cimbra

Las trabes prefabricadas llevan en su parte inferior un colado de 4 cms. de conceto eliminando totalmente el fondo de madera. Las trabes requieren puntales @ 1.5 mts.

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

No presenta vibraciones

Por su rigidez, absorbe las vibraciones propias en el uso cotidiano las cuales no son transmitidas en la estructura de concreto.

VENTAJAS ESTRUCTURALES

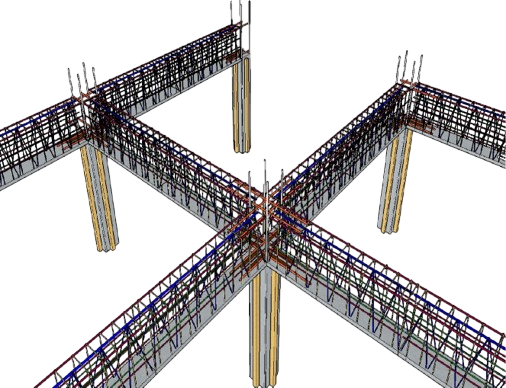

El sistema de trabes y losas RAMSI® consiste en una trabe diseñada estratégicamente en nuestra planta.
En el momento de un terremoto, la trabe trabajan como una armadura colada con concreto y sus conectores de cortante logran que siga apoyada en la columna a pesar de la presencia de la rótula plástica
Evita que la trabe se colapse y permite la reparación del edificio
La falla no se presenta, sino en la union de las trabes y las columnas, tiene un doble factor de seguridad ya que absorve la diagonal en caso de presentarse.

VENTAJAS ESTRUCTURALES

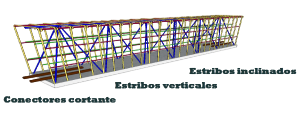

Los conectores de cortante evitan que cuando se presente la rótula plástica el edificio no colapse.

Permite la reparación del edificio.
Las trabes llevan ESTRIBOS INCLINADOS
Las trabes llevan ESTRIBOS VERTICALES , más los INCLINADOS de planta, por lo que tiene un factor doble de seguridad para absorber la tensión diagonal.
