¿Qué es el Sistema RAMSI?

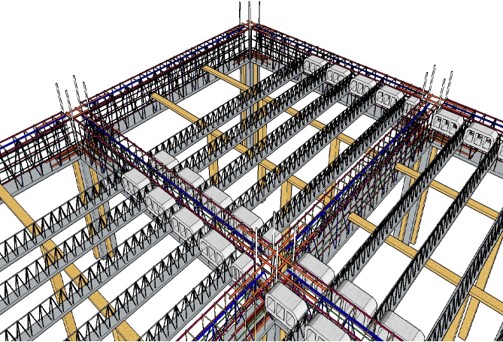

Es un sistema de construcción patentado, diseñado para prefabricar estructuras esqueletales de concreto a base de marcos, está compuesto de trabes de carga y trabes de rigidez que usan como sistema de losa, viguetas prefabricadas de alma abierta de varilla, acompañadas de bovedilla ligeras como cimbra.

FUNCIONAMIENTO

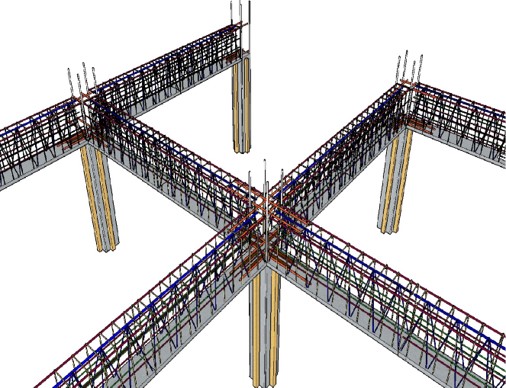

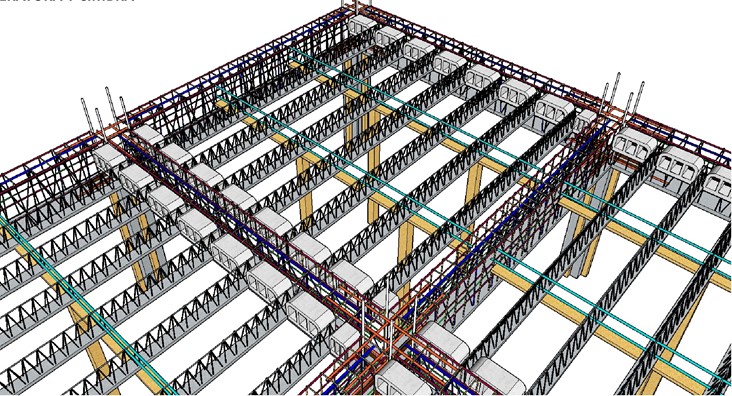

El sistema RAMSI® es un sistema de trabes prefabricadas de alma abierta que se apoyan en las columnas de concreto, el sistema de entrepiso está hecho de viguetas y bovedillas ligeras que se apoyan en las trabes de carga y son continuas, usando nervios de temperatura que le permiten trabajar como una placa.

Beneficios

Instalación ágil

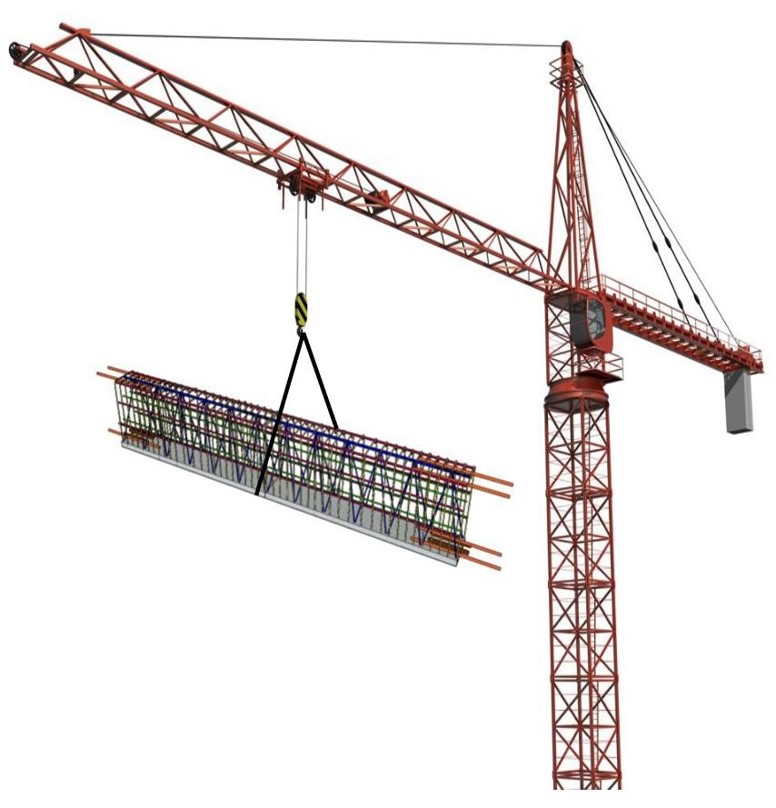

Estructuras pre-armadas en planta listas para colocar bastones de continuidad.

Claros mayores

Ampliación de espacios al eliminar ejes, reduciendo columnas, zapatas y dados.

Optimización uso cimbra

Ahorro en fondo de madera gracias al colado prefabricado de 4 cm

No presenta vibraciones.

Estructura rígida que absorbe las vibraciones en el uso cotidiano, evitan la transmisión en la estructura de concreto.

Aislante térmico y acústico

Máximo aislamiento garantizado por el diseño de huecos y el uso de bovedillas de espuma volcánica.

EFICIENCIA CONSTRUCTIVA

Menor Deformación

La deformación en el SISTEMA RAMSI® es 5 veces menor que los sistemas prefabricados tradicionales, aumentando la capacidad de carga.

Comparativa de deformación:
Tradicional = (5Wl⁴) / 384Ei
RAMSI® = (Wl⁴) / 384Ei
Donde E = 14000√f’c ; M = (bh³) / 12

Nervios de Temperatura

Se colocan de forma perpendicular a las viguetas a cada 2.20 mts. Esto permite que la losa del SISTEMA RAMSI® trabaje íntegramente como una placa, obteniendo una mejora vital en la deformación de las vigas cuando se presentan sobrecargas accidentales en el uso cotidiano.

Capacidad de carga

La capacidad estructural del SISTEMA RAMSI® es 3 veces mayor que un sistema prefabricado tradicional. La distribución de fuerzas y sumatoria de momentos se define de la siguiente manera:

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

Versatilidad

El sistema permite la colocación de muros divisorios ligeros directamente sobre la losa, en el punto exacto que el diseño lo requiera. Al eliminar por completo la necesidad de colar apoyos especiales, brinda total libertad arquitectónica para modificar y distribuir los espacios del proyecto a voluntad.

BENEFICIOS Y VENTAJAS

Colado Monolítico

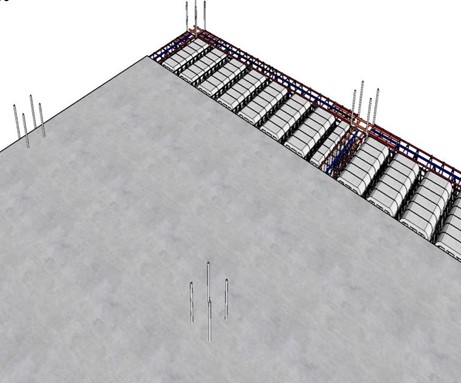

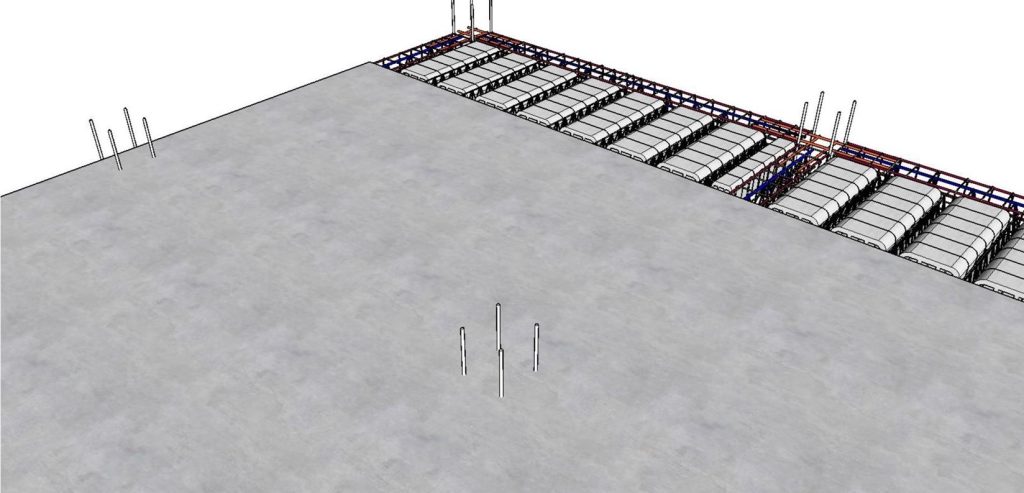

Dado que el sistema RAMSI® está fabricado a base de trabes y losas de alma abierta, el colado es monolítico, es decir se cuelan las trabes y las losas al mismo tiempo así, se evitan las juntas frías y humedades.

Rápidez

Ahorros en tiempos de colocación del sistema RAMSI®. Integración de trabes de rigidez, trabes de carga, viguetas, nervio de temperatura y nervio de carga, impactando en el costo de la solución. Viene totalmente armadas de planta y se colocan bastones de continuidad en piso.

Optimización uso de cimbra

Las trabes prefabricadas llevan en su parte inferior un colado de 4 cms. de conceto eliminando totalmente el fondo de madera. Las trabes requieren puntales @ 1.5 mts.

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

No presenta vibraciones

Por su rigidez, absorbe las vibraciones propias en el uso cotidiano las cuales no son transmitidas en la estructura de concreto.

Aislante acústico

Debido al vacío, que se forma (espuma volcánica) y a los huecos propios del diseño.

Aislante térmico

Debido al uso de bovedilla, fabricada con espuma volcánica y cemento, y por los huecos de diseño que tienen en su interior, es un gran aislante térmico.

Optimización uso de cimbra

Las trabes prefabricadas llevan en su parte inferior un colado de 4 cms. de conceto eliminando totalmente el fondo de madera. Las trabes requieren puntales @ 1.5 mts.

∫₀^l/2 Σ M ⇒ M = (wl²) / 24

No presenta vibraciones

Por su rigidez, absorbe las vibraciones propias en el uso cotidiano las cuales no son transmitidas en la estructura de concreto.

VENTAJAS ESTRUCTURALES

El sistema de trabes y losas RAMSI® consiste en una trabe diseñada estratégicamente en nuestra planta.

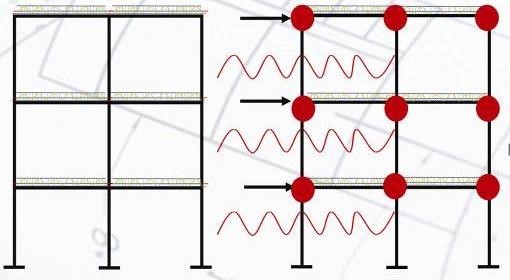

En el momento de un terremoto, la trabe trabajan como una armadura colada con concreto y sus conectores de cortante logran que siga apoyada en la columna a pesar de la rótula plástica
Evita que la trabe se colapse y permite la reparación del edificio
La falla no se presenta al azar, sino en las orillas de la losa cuando esta sucede

Las trabes trabajan como armaduras

Tiene doble factor de seguridad para la tensión diagonal

VENTAJAS ESTRUCTURALES

Los conectores de cortante evitan que cuando se presente la rótula plástica el edificio no colapse.

Permite la reparación del edificio.

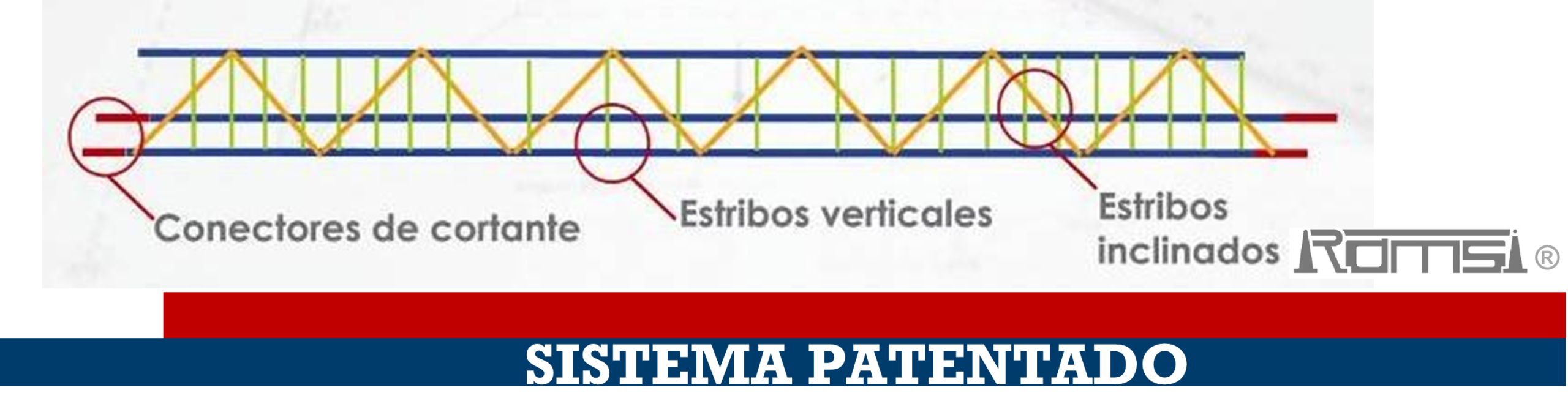

Las trabes llevan ESTRIBOS INCLINADOS
Las trabes llevan ESTRIBOS VERTICALES , más los INCLINADOS de planta, por lo que tiene un factor doble de seguridad para absorber la tensión diagonal.
CONECTORES DE CORTANTE, permiten en caso de un terremoto que las trabes se sigan apoyando en la columna a pesar de la rótula plástica.
